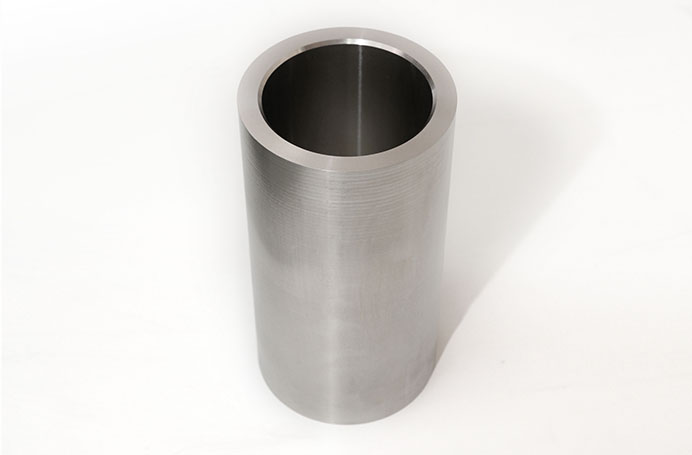

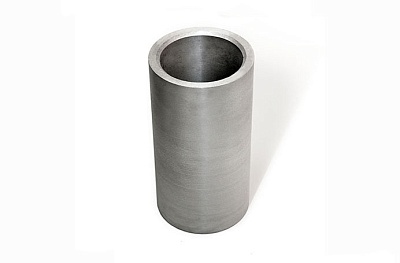

Литые трубные катоды из сплава марки ВСДП-22Область применения: Для нанесения защитных ионно-плазменных алюминидных диффузионных покрытий на рабочую поверхность деталей ГТД в установках типа МАП.Разработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): НИЦ "Курчатовский институт" - ВИАМ Патент: Патент РФ |
Основная
Технические
характеристикиНормативная
документацияДополнительная
информация
Основная информация о товаре
1. Назначение ионно-плазменного алюминидного покрытия ВСДП-22:- жаростойкое покрытие для стальных деталей ГТД, работающих при температурах до 1050 оС;
- защита от сульфидно-оксидной коррозии поверхности стальных деталей ГТД, работающих при температурах до 950 оС.
2. Назначение ионно-плазменного комплексного конденсационно-диффузионного покрытия СДП-1+ВСДП-22:
- защита от сульфидно-оксидной коррозии поверхности деталей ГТД из жаропрочных сплавов, работающих при температурах до 950 оС.
Диаметр наружный 180 плюс 1, минус 2 мм;
Диаметр внутренний 141 плюс 0,3 мм;
Высота 340 плюс, минус 2 мм.
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-595-2-890-2005 | Литые трубные катоды из сплавов на основе алюминия | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 1 к ТУ 1-595-2-890-2005 | Изменение № 1 к ТУ 1-595-2-890-2005 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 2 к ТУ 1-595-2-890-2005 | Изменение № 2 к ТУ 1-595-2-890-2005 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 3 к ТУ 1-595-2-890-2005 | Изменение № 3 к ТУ 1-595-2-890-2005 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 4 к ТУ 1-595-2-890-2005 | Изменение № 4 к ТУ 1-595-2-890-2005 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 5 к ТУ 1-595-2-890-2005 | Изменение № 5 к ТУ 1-595-2-890-2005 | Оставить заявку на нормативно-техническую документацию | |
| Производственная инструкция | ПИ 1.2.620-2022 | Нанесение ионно-плазменных защитных и технологических покрытий на детали газотурбинных двигателей с использованием установок типа МАП | Оставить заявку на нормативно-техническую документацию |
1. Белоус В.Я., Жирнов А.Д., Луценко А.Н., Мубояджян С.А. Повышение коррозионной стойкости стальных лопаток компрессора ГТД путем применения ионно-плазменного покрытия // Авиационные материалы и технологии, №1, 2006. С. 53-60.
2. Каблов Е.Н., Мубояджян С.А., Будиновский С.А., Егорова Л.П., Луценко А.Н., Галоян А.Г. Защитные и упрочняющие покрытия лопаток и деталей ГТД // В сб.: 75 лет. Авиационные материалы. Избранные труды ВИАМ. – М.: ВИАМ, 2007, с. 27–44.
2. Каблов Е.Н., Мубояджян С.А., Будиновский С.А., Егорова Л.П., Луценко А.Н., Галоян А.Г. Защитные и упрочняющие покрытия лопаток и деталей ГТД // В сб.: 75 лет. Авиационные материалы. Избранные труды ВИАМ. – М.: ВИАМ, 2007, с. 27–44.
