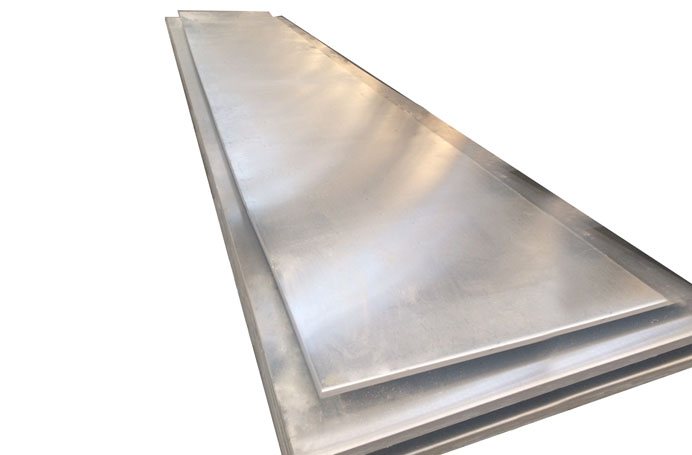

Плиты из алюминиевого сплава марки В-1213Область применения: Силовые детали изделий авиационной техникиРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Плиты из алюминиевого жаропрочного сплава системы Al-Cu-Mg марки В-1213 в искусственно состаренном состоянии (Т1) способны работать длительно до 150 °С и обладают повышенными характеристиками прочности, жаропрочности и трещиностойкости по сравнению со сплавом АК4-1чТ1, что увеличивает весовую эффективность, ресурс и надежность конструкций летательных аппаратов
Механические свойства плит толщиной от 20,0 до 85,0 мм из сплава В-1213 Т1 по ТУ 1-804-525-2013 (минимальные значения)
- Направление вырезки образцов - долевое (Д):
Временное сопротивление (σв) – 450 МПа
Предел текучести (σ0,2) – 365 МПа
Относительное удлинение (δ) – 9 %
Критический коэффициент интенсивности напряжений при плоской деформации (К1С) – 31,0 МПа√м
- Направление вырезки образцов - поперечное (П):
Временное сопротивление (σв) – не менее 430 МПа
Предел текучести (σ0,2) – не менее 345 МПа
Относительное удлинение (δ) – не менее 6 %
Критический коэффициент интенсивности напряжений при плоской деформации (К1С) – 28,0 МПа√м
- Направление вырезки образцов - высотное (В) (для плит толщиной от 40 до 85 мм):
Временное сопротивление (σв) – 410 МПа
Предел текучести (σ0,2) – 325 МПа
Относительное удлинение (δ) – 4 %
- По паспорту на материал (направление Д) (средние значения):
Временное сопротивление при 175 °С (σв175) – 430 МПа
Предел длительной прочности при 175 °С на базе 100 ч – 285 МПа
Предел ползучести при 175 °С на базе 100 ч – 265 МПа
Критический условный коэффициент интенсивности напряжений в условиях плоского напряженного состояния (при Вобр=400 мм, направление ДП) – 107 МПа√м
Скорость роста трещины усталости (dl/dN) (при Вобр=400 мм, ΔК=31,0 МПа√м, направление вырезки образцов -ДП) – 2,19 мм/кцикл
- Направление вырезки образцов - долевое (Д):
Временное сопротивление (σв) – 450 МПа
Предел текучести (σ0,2) – 365 МПа
Относительное удлинение (δ) – 9 %
Критический коэффициент интенсивности напряжений при плоской деформации (К1С) – 31,0 МПа√м
- Направление вырезки образцов - поперечное (П):
Временное сопротивление (σв) – не менее 430 МПа
Предел текучести (σ0,2) – не менее 345 МПа
Относительное удлинение (δ) – не менее 6 %
Критический коэффициент интенсивности напряжений при плоской деформации (К1С) – 28,0 МПа√м
- Направление вырезки образцов - высотное (В) (для плит толщиной от 40 до 85 мм):
Временное сопротивление (σв) – 410 МПа
Предел текучести (σ0,2) – 325 МПа
Относительное удлинение (δ) – 4 %
- По паспорту на материал (направление Д) (средние значения):
Временное сопротивление при 175 °С (σв175) – 430 МПа
Предел длительной прочности при 175 °С на базе 100 ч – 285 МПа
Предел ползучести при 175 °С на базе 100 ч – 265 МПа
Критический условный коэффициент интенсивности напряжений в условиях плоского напряженного состояния (при Вобр=400 мм, направление ДП) – 107 МПа√м
Скорость роста трещины усталости (dl/dN) (при Вобр=400 мм, ΔК=31,0 МПа√м, направление вырезки образцов -ДП) – 2,19 мм/кцикл
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-804-525-2013 | Плиты из алюминиевого сплава марки В-1213 | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 286-13) к ТУ 1-804-525-2013 | Изменение № 1 (ИИ 286-13) к ТУ 1-804-525-2013 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 198-14) к ТУ 1-804-525-2013 | Изменение № 2 (ИИ 198-14) к ТУ 1-804-525-2013 |
