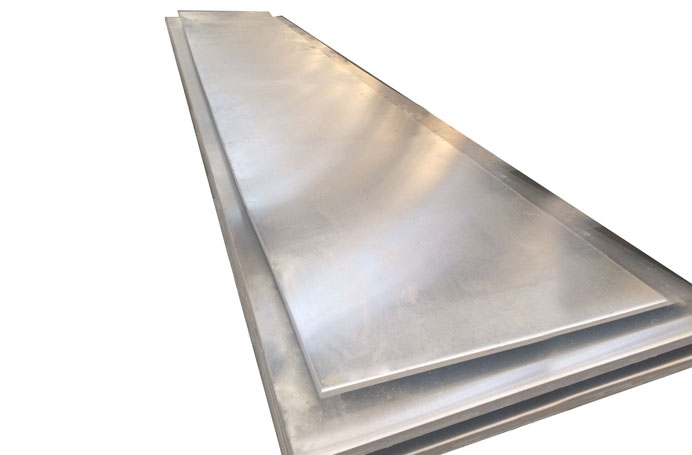

Плиты из алюминиевого сплава марки В95оч (1950-2)Область применения: Базовый конструкционный материал для силовых деталей (верхние обшивки крыла, сжатые зоны фюзеляжа, стойки, балки, детали внутреннего набора) планера современных самолетов и вертолетовРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО «СМК» Патент: Патент РФ |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав марки В95оч (1950-2) - базовый высокопрочный алюминиевый сплав особой чистоты.Плиты из сплава марки В95оч толщиной менее 80 мм рекомендуется применять в закаленном и искусственно состаренном состоянии по режимам Т1, Т2, Т3; массивные плиты толщиной более 80 мм - в закаленном и искусственно состаренном состоянии по режиму Т3.
При одинаковой прочности плиты из сплава марки В95оч имеют повышенные характеристики трещиностойкости и усталостной долговечности, чем плиты из сплава марки В95.
Механические свойства плит из сплава марки В95оч (1950-2) толщиной от 11 до 50 мм по ТУ 1-92-161-90 и ОСТ 1 90125-83:
- в закаленном и искусственно состаренном состоянии (Т1) (направление вырезки образцов - поперечное (П)):
Временное сопротивление (σВ) – не менее 530 МПа
Предел текучести (σ0,2) – не менее 460 МПа
Относительное удлинение (δ) – не менее 8,0 % (для плит толщиной от 11 до 25 мм), не менее 7,0 % (для плит толщиной от 26 до 50 мм)
- в закаленном и искусственно состаренном состоянии (Т2) (направление вырезки образцов - поперечное (П)):
Временное сопротивление (σВ) – от 490 до 560 МПа
Предел текучести (σ0,2) – от 420 до 500 МПа
Относительное удлинение (δ) – не менее 7,0 %
- в закаленном и искусственно состаренном состоянии (Т3) толщиной св. 60 до 85 мм по ОСТ 1 90125-83:
- направление вырезки образцов - поперечное (П):
Временное сопротивление (σВ) – от 440 до 510 МПа
Предел текучести (σ0,2) – от 345 до 420 МПа
Относительное удлинение (δ) – не менее 6,0 %
- в закаленном и искусственно состаренном состоянии (Т3) толщиной св. 85 до 100 мм по ОСТ 1 90125-83:
- направление вырезки образцов - долевое (Д):
Временное сопротивление (σВ) – от 460 до 530 МПа
Предел текучести (σ0,2) – от 370 до 440 МПа
Относительное удлинение (δ) – не менее 8,0 %
Вязкость разрушения (KIC) – не менее 35 МПа√м
- направление вырезки образцов - поперечное (П):
Временное сопротивление (σВ) – от 440 до 510 МПа
Предел текучести (σ0,2) – от 345 до 420 МПа
Относительное удлинение (δ) – не менее 6,0 %
- направление вырезки образцов - высотное (В):
Временное сопротивление (σВ) – от 420 до 490 МПа
Предел текучести (σ0,2) – от 330 до 410 МПа
Относительное удлинение (δ) – не менее 3,0 %
Вязкость разрушения (KIC) – не менее 23 МПа√м
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-92-161-90 | Плиты авиационные из алюминиевых сплавов | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 1 к ТУ 1-92-161-90 | Изменение № 1 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 2 к ТУ 1-92-161-90 | Изменение № 2 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 3 к ТУ 1-92-161-90 | Изменение № 3 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 4 к ТУ 1-92-161-90 | Изменение № 4 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 5 к ТУ 1-92-161-90 | Изменение № 5 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 6 к ТУ 1-92-161-90 | Изменение № 6 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | ТУ 1-92-81-87 | Длинномерные авиационные плиты из алюминиевых сплавов марок 1163, В95оч и В95пч | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 1 к ТУ 1-92-81-87 | Изменение № 1 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 2 к ТУ 1-92-81-87 | Изменение № 2 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 3 к ТУ 1-92-81-87 | Изменение № 3 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 4 к ТУ 1-92-81-87 | Изменение № 4 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 5 к ТУ 1-92-81-87 | Изменение № 5 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 6 к ТУ 1-92-81-87 | Изменение № 6 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 7 к ТУ 1-92-81-87 | Изменение № 7 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 8 к ТУ 1-92-81-87 | Изменение № 8 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 9 к ТУ 1-92-81-87 | Изменение № 9 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | ТУ 1-804-526-2013 | Плиты из алюминиевого сплава марки В95оч | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 285-13) к ТУ 1-804-526-2013 | Изменение № 1 (ИИ 285-13) к ТУ 1-804-526-2013 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 199-14) к ТУ 1-804-526-2013 | Изменение № 2 (ИИ 199-14) к ТУ 1-804-526-2013 | ||
| Технические условия (ТУ) | ТУ 1-804-497-2011 | Плиты авиационные длинномерные из алюминиевого сплава марки В95оч | ||
| Отраслевой стандарт (ОСТ) | ОСТ 1 90125-83 | Полуфабрикаты из алюминиевых деформируемых сплавов. Механические и коррозионные свойства полуфабрикатов, состаренных по смягчающим режимам | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 1 к ОСТ 1 90125-83 | Изменение № 1 к ОСТ 1 90125-83 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 2 к ОСТ 1 90125-83 | Изменение № 2 к ОСТ 1 90125-83 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 3 к ОСТ 1 90125-83 | Изменение № 3 к ОСТ 1 90125-83 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 4 к ОСТ 1 90125-83 | Изменение № 4 к ОСТ 1 90125-83 | Оставить заявку на нормативно-техническую документацию |
