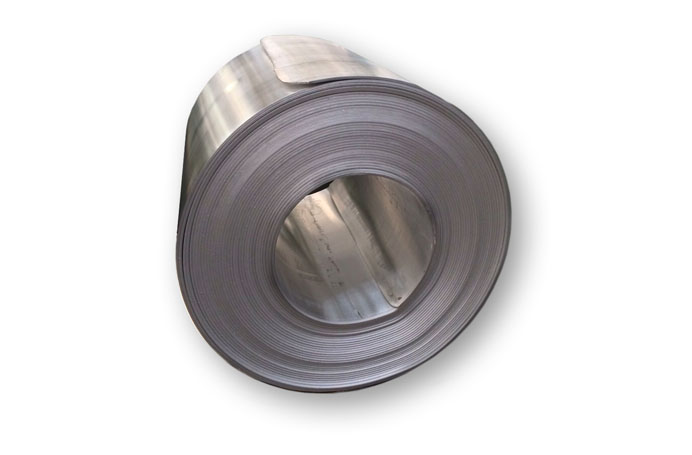

Листы из алюминиевого сплава марки В95оч (1950-2)Область применения: Базовый конструкционный материал для силовых деталей (гнутые стрингеры, верхние обшивки крыла, сжатые зоны фюзеляжа) планера современных самолетов и вертолетовРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО «СМК» Патент: Патент РФ |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав марки В95оч (1950-2) - базовый высокопрочный алюминиевый сплав. Листы из сплава марки В95оч (особой чистоты) перед листами марки В95 (обычной чистоты) имеют:- плакированные листы ‒ повышенные на 10-20 % характеристики трещиностойкости (Ксу, dl/dN) и сопротивления усталости (МЦУ);
- неплакированные листы ‒ повышенный уровень прочности на 5 % и повышенные характеристики сопротивления усталости (МЦУ) на 30-40 %.
Механические свойства листов с нормальной двухсторонней плакировкой (А) из сплава марки В95оч (1950-2) по ОСТ 1 90070-92 и ОСТ 1 90246-77 (направление вырезки образцов - поперечное (П)):
― в закаленном и искусственно состаренном состоянии (Т1):
- толщиной от 0,5 до 1,9 мм:
Временное сопротивление (σВ) ‒ не менее 480 МПа
Предел текучести (σ0,2) ‒ не менее 400 МПа
Относительное удлинение (δ) ‒ не менее 7,0 %
- толщиной св. 1,9 до 6,0 мм:
Временное сопротивление (σВ) ‒ не менее 490 МПа
Предел текучести (σ0,2) ‒ не менее 410 МПа
Относительное удлинение (δ) ‒ не менее 7,0 %
― повышенной прочности в закаленном и искусственно состаренном состоянии (Т1ПП):
- толщиной от 1,2 до 6,0 мм:
Временное сопротивление (σВ) ‒ не менее 520 МПа
Предел текучести (σ0,2) ‒ не менее 450 МПа
Относительное удлинение (δ) ‒ не менее 6,0 %
― в закаленном и искусственно состаренном состоянии (Т2):
- толщиной от 0,5 до 1,9 мм:
Временное сопротивление (σВ) – от 450 до 530 МПа
Предел текучести (σ0,2) – от 380 до 460 МПа
Относительное удлинение (δ) ‒ не менее 8,0 %
- толщиной св. 1,9 до 4,5 мм:
Временное сопротивление (σВ) – от 460 до 540 МПа
Предел текучести (σ0,2) – от 380 до 460 МПа
Относительное удлинение (δ) ‒ не менее 8,0 %
- толщиной св. 4,5 до 6,0 мм:
Временное сопротивление (σВ) – от 480 до 560 МПа
Предел текучести (σ0,2) – от 400 до 480 МПа
Относительное удлинение (δ) ‒ не менее 8,0 %
― в закаленном и искусственно состаренном состоянии (Т3):
- толщиной от 0,5 до 1,9 мм:
Временное сопротивление (σВ) – от 430 до 500 МПа
Предел текучести (σ0,2) – от 345 до 420 МПа
Относительное удлинение (δ) ‒ не менее 8,0 %
Механические свойства неплакированных листов из сплава марки В95оч (1950-2) по ОСТ 1 90070-92 и ОСТ1 90246-77 (направление вырезки образцов - поперечное (П)):
― в закаленном и искусственно состаренном состоянии (Т2):
- толщиной от 1,0 до 3,0 мм:
Временное сопротивление (σВ) – от 490 до 570 МПа
Предел текучести (σ0,2) – от 420 до 500 МПа
Относительное удлинение (δ) ‒ не менее 8,0 %
- толщиной от 3,0 до 6,0 мм:
Временное сопротивление (σВ) – от 500 до 580 МПа
Предел текучести (σ0,2) – от 420 до 500 МПа
Относительное удлинение (δ) ‒ не менее 8,0 %
― в закаленном и искусственно состаренном состоянии (Т3):
- толщиной от 0,5 до 1,0 мм:
Временное сопротивление (σВ) – от 450 до 520 МПа
Предел текучести (σ0,2) – от 375 до 450 МПа
Относительное удлинение (δ) ‒ не менее 7,0 %
- толщиной от 1,0 до 6,0 мм:
Временное сопротивление (σВ) – от 460 до 530 МПа
Предел текучести (σ0,2) – от 380 до 460 МПа
Относительное удлинение (δ) ‒ не менее 8,0 %
Механические свойства листов из сплава марки В95оч в закаленном и искусственно состаренном состоянии (Т1) с нормальной односторонней плакировкой (А1) по ТУ 1-804-517-2012 толщиной от 1,5 до 3,0 мм (направление вырезки образцов - поперечное (П)):
Временное сопротивление (σВ) – не менее 525 МПа
Предел текучести (σ0,2) – не менее 455 МПа
Относительное удлинение (δ) ‒ не менее 7,0 %
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-804-517-2012 | Листы из алюминиевых сплавов марок 1163 и В95оч с односторонней плакировкой | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 283-13) к ТУ 1-804-517-2012 | Изменение № 1 (ИИ 283-13) к ТУ 1-804-517-2012 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 191-14) к ТУ 1-804-517-2012 | Изменение № 2 (ИИ 191-14) к ТУ 1-804-517-2012 | ||
| Отраслевой стандарт (ОСТ) | ОСТ 1 90070-92 | Листы обшивочные из алюминиевых сплавов.Технические условия | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 1 к ОСТ 1 90070-92 | Изменение № 1 к ОСТ 1 90070-92 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 2 к ОСТ 1 90070-92 | Изменение № 2 к ОСТ 1 90070-92 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 3 к ОСТ 1 90070-92 | Изменение № 3 к ОСТ 1 90070-92 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 4 к ОСТ 1 90070-92 | Изменение № 4 к ОСТ 1 90070-92 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 5 к ОСТ 1 90070-92 | Изменение № 5 к ОСТ 1 90070-92 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 6 к ОСТ 1 90070-92 | Изменение № 6 к ОСТ 1 90070-92 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 7 к ОСТ 1 90070-92 | Изменение № 7 к ОСТ 1 90070-92 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 8 к ОСТ 1 90070-92 | Изменение № 8 к ОСТ 1 90070-92 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | ОСТ 1 90246-77 | Листы конструкционные из алюминиевого сплавов | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 1 к ОСТ 1 90246-77 | Изменение № 1 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 2 к ОСТ 1 90246-77 | Изменение № 2 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 3 к ОСТ 1 90246-77 | Изменение № 3 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 4 к ОСТ 1 90246-77 | Изменение № 4 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 5 к ОСТ 1 90246-77 | Изменение № 5 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 6 к ОСТ 1 90246-77 | Изменение № 6 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 7 к ОСТ 1 90246-77 | Изменение № 7 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 8 к ОСТ 1 90246-77 | Изменение № 8 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 9 к ОСТ 1 90246-77 | Изменение № 9 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 10 к ОСТ 1 90246-77 | Изменение № 10 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 11 к ОСТ 1 90246-77 | Изменение № 11 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Отраслевой стандарт (ОСТ) | Изменение № 12 к ОСТ 1 90246-77 | Изменение № 12 к ОСТ 1 90246-77 | Оставить заявку на нормативно-техническую документацию | |
| Технологическая рекомендация (ТР) | ТР 1.2.2917-2021 | Изготовление широких листов из алюминиевого сплава марки В95пч | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | ТУ 1-804-604-2021 | Листы плакированные широкие из алюминиевого сплава марки В95пч | Оставить заявку на нормативно-техническую документацию |
