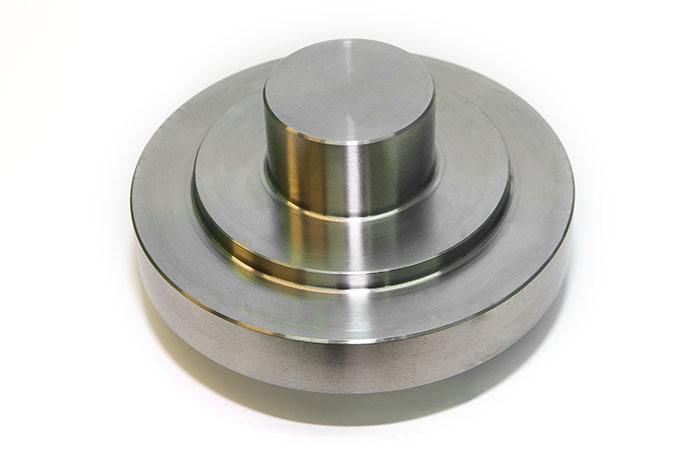

Штамповки дисков из сплава марки ХН63ВФБЮТ-ИД (ВЖ151-ИД, ЭК151-ИД)Область применения: Штамповки дисков ГТД, работающих при температуре до 750 °СРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): НИЦ "Курчатовский институт" - ВИАМ |
Основная
Технические
характеристикиНормативная
документацияДополнительная
информация
Основная информация о товаре
Сплав марки ЭК151 дисковый жаропрочный деформируемый на никелевой основе, относится к классу дисперсионно твердеющих сплавов.
Механические свойства штамповок при температуре испытаний 20 °С по ТУ 1-595-3-1082-2009:
Временное сопротивление (σв) – не менее 1421 Мпа;
Предел текучести (σ0,2) - не менее 1029 МПа;
Относительное удлинение (δ) - не менее 17 %;
Относительное сужение (ψ) - не менее 14 %;
Ударная вязкость (КСU) – не менее 29,3 Дж/см² (кгс×м/см²);
Предел длительной прочности при температуре испытаний 650°C, на базе не менее 100 ч – 1009 МПа.
Временное сопротивление (σв) – не менее 1421 Мпа;
Предел текучести (σ0,2) - не менее 1029 МПа;
Относительное удлинение (δ) - не менее 17 %;
Относительное сужение (ψ) - не менее 14 %;
Ударная вязкость (КСU) – не менее 29,3 Дж/см² (кгс×м/см²);
Предел длительной прочности при температуре испытаний 650°C, на базе не менее 100 ч – 1009 МПа.
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-595-3-1082-2009 | Штамповка шифров ИШО-80 и ИШО-81 из сплава ЭК151-ИД | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 1 к ТУ 1-595-3-1082-2009 | Изменение № 1 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 2 к ТУ 1-595-3-1082-2009 | Изменение № 2 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 3 к ТУ 1-595-3-1082-2009 | Изменение № 3 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 4 к ТУ 1-595-3-1082-2009 | Изменение № 4 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 5 к ТУ 1-595-3-1082-2009 | Изменение № 5 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 6 к ТУ 1-595-3-1082-2009 | Изменение № 6 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 7 к ТУ 1-595-3-1082-2009 | Изменение № 7 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 8 к ТУ 1-595-3-1082-2009 | Изменение № 8 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 9 к ТУ 1-595-3-1082-2009 | Изменение № 9 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 10 к ТУ 1-595-3-1082-2009 | Изменение № 10 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 11 к ТУ 1-595-3-1082-2009 | Изменение № 11 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 12 к ТУ 1-595-3-1082-2009 | Изменение № 12 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 13 к ТУ 1-595-3-1082-2009 | Изменение № 13 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 14 к ТУ 1-595-3-1082-2009 | Изменение № 14 к ТУ 1-595-3-1082-2009 | Оставить заявку на нормативно-техническую документацию |
Б.С. Ломберг Жаропрочные сплавы и материалы для дисков ГТД //Авиационные материалы на рубеже 20-21 веков. М., 1994, с. 258-264
