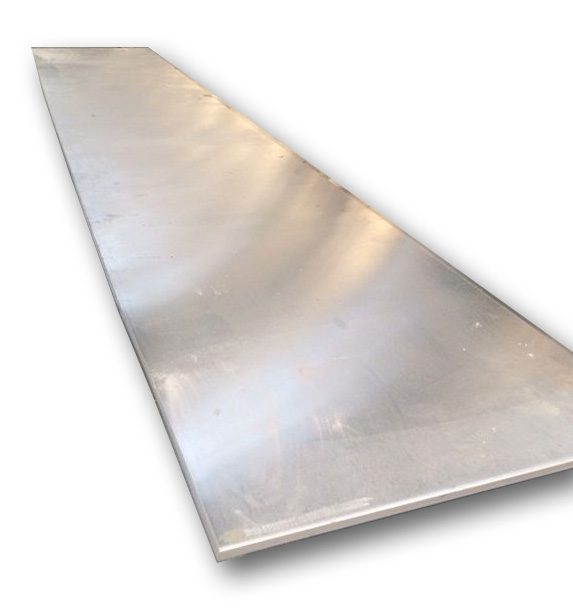

Плиты из алюминиевого сплава марки 1163Область применения: Силовые детали планера самолета, работающие при температурах до 80 ᵒС в закаленном и естественно состаренном состоянии и до 175 ᵒС в закаленном и искусственно состаренном состоянииРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО "КУМЗ" ОАО «СМК» Патент: Патент РФ |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав марки 1163 - среднепрочный высокоресурсный сплав серии дуралюмин, является базовым материалом для зон, критических по усталости в условиях растягивающих нагрузок. Плиты из сплава марки 1163 в закаленном и естественно состаренном состоянии (Т) имеют повышенные характеристики трещиностойкости и усталостной долговечности по сравнению с аналогичными полуфабрикатами из сплава Д16чТ. Плиты из сплава марки 1163 в закаленном и искусственно состаренном состоянии (Т1) имеют повышенные прочностные характеристики и менее склонны к коррозионному растрескиванию (КР) по сравнению с аналогичными полуфабрикатами из сплава 1163Т. Плиты из сплава марки 1163 в закаленном и естественно состаренном после нагартовки состоянии (Т7) имеют повышенные характеристики прочности по сравнению с аналогичными полуфабрикатами из сплава 1163Т и повышенное значение относительного удлинения по сравнению с аналогичными полуфабрикатами из сплава 1163 в состояниях Т и Т1 . Состояние Т7 обеспечивается специальным режимом горячей деформации, закалкой, правкой растяжением в свежезакаленном состоянии и последующим естественным старением.
Механические свойства плит из сплава 1163Т по ТУ 1-92-161-90
(направление вырезки образцов - поперечное (П)):
- толщиной от 11 до 25 мм:
Временное сопротивление (σв) - не менее 430 МПа
Предел текучести (σ0,2) - не менее 295 МПа
Относительное удлинение (δ) - не менее 8 %
- толщиной от 26 до 40 мм:
Временное сопротивление (σв) - не менее 420 МПа
Предел текучести (σ0,2) - не менее 285 МПа
Относительное удлинение (δ) - не менее 7 %
- толщиной от 41 до 50 мм:
Временное сопротивление (σв) - не менее 420 МПа
Предел текучести (σ0,2) - не менее 285 МПа
Относительное удлинение (δ) - не менее 6 %
- толщиной от 51 до 80 мм:
Временное сопротивление (σв) - не менее 410 МПа
Предел текучести (σ0,2) - не менее 285 МПа
Относительное удлинение (δ) - не менее 4 %
Показатели усталостной долговечности и трещиностойкости плит из сплава
1163Т (толщиной от 40 до 45 мм) по паспорту на материал (минимальные
значения):
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=3 Гц; σmax=157 МПа,
направление вырезки образцов - долевое (Д)) - 120 кцикл
Критический условный коэффициент интенсивности напряжений в условиях
плоской деформации (направление вырезки образцов - поперечное с
направлением трещины долевым (ПД)) - 36 МПа√м
Механические свойства плит из сплава 1163Т1 (направление вырезки
образцов - поперечное (П)):
― по ТУ 1-92-161-90:
- толщиной от 11 до 25 мм:
Временное сопротивление (σв) - не менее 450 МПа
Предел текучести (σ0,2) - не менее 400 МПа
Относительное удлинение (δ) - не менее 5 %
― по ТУ 1-92-77-88:
- толщиной от 25 до 49 мм:
Временное сопротивление (σв) - не менее 450 МПа
Предел текучести (σ0,2) - не менее 392 МПа
Относительное удлинение (δ) - не менее 5 %
- толщиной св. 49 до 69 мм:
Временное сопротивление (σв) - не менее 430 МПа
Предел текучести (σ0,2) - не менее 382 МПа
Относительное удлинение (δ) - не менее 5 %
- толщиной св. 69 до 90 мм:
Временное сопротивление (σв) - не менее 436 МПа
Предел текучести (σ0,2) - не менее 372 МПа
Относительное удлинение (δ) - не менее 4 %
- толщиной св. 90 до 110 мм:
Временное сопротивление (σв) - не менее 440 МПа
Предел текучести (σ0,2) - не менее 378 МПа
Относительное удлинение (δ) - не менее 4 %
Механические свойства плит из сплава 1163Т7 по ТУ 1-92-81-87
(направление вырезки образцов - долевое (Д)):
- толщиной от 20 до 25 мм:
Временное сопротивление (σв) - не менее 450 МПа
Предел текучести (σ0,2) - не менее 330 МПа
Относительное удлинение (δ) - не менее 12 %
- толщиной от 26 до 40 мм:
Временное сопротивление (σв) - не менее 460 МПа
Предел текучести (σ0,2) - не менее 340 МПа
Относительное удлинение (δ) - не менее 12 %
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-92-81-87 | Длинномерные авиационные плиты из алюминиевых сплавов марок 1163, В95оч и В95пч | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | ТУ 1-92-161-90 | Плиты авиационные из алюминиевых сплавов | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | ТУ 1-92-77-88 | Плиты из алюминиевого сплава марки 1163 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 1 к ТУ 1-92-81-87 | Изменение № 1 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 2 к ТУ 1-92-81-87 | Изменение № 2 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 3 к ТУ 1-92-81-87 | Изменение № 3 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 4 к ТУ 1-92-81-87 | Изменение № 4 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 5 к ТУ 1-92-81-87 | Изменение № 5 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 6 к ТУ 1-92-81-87 | Изменение № 6 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 7 к ТУ 1-92-81-87 | Изменение № 7 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 8 к ТУ 1-92-81-87 | Изменение № 8 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 9 к ТУ 1-92-81-87 | Изменение № 9 к ТУ 1-92-81-87 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 1 к ТУ 1-92-161-90 | Изменение № 1 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 2 к ТУ 1-92-161-90 | Изменение № 2 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 3 к ТУ 1-92-161-90 | Изменение № 3 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 4 к ТУ 1-92-161-90 | Изменение № 4 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 5 к ТУ 1-92-161-90 | Изменение № 5 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 6 к ТУ 1-92-161-90 | Изменение № 6 к ТУ 1-92-161-90 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 1 к ТУ 1-92-77-88 | Изменение № 1 к ТУ 1-92-77-88 | Оставить заявку на нормативно-техническую документацию |
